Концептуальное моделирование (Conceptual Modeling): основы, методы и применение
Черновик готовит редакция с помощью ИИ. За стандарт издания отвечает главный редактор — Валерий Курземнек.
Концептуальная модель — это абстрактное описание предметной области: набор её ключевых понятий (сущностей), связей между ними и ограничений, без технических деталей реализации. Простыми словами — карта того, «что есть в системе и как это связано», одинаково понятная заказчику, аналитику и разработчику. Ниже разберём, из чего состоит концептуальная модель, чем она отличается от логической и физической, какие нотации используют (ER, UML, IDEF) и как построить её за пять шагов.
Что такое концептуальное моделирование
Концептуальное моделирование — это процесс создания абстрактных представлений о реальном мире или предметной области. Концептуальная модель — набор понятий, связей и ограничений, которые помогают описать и выяснить сущность и структуру. Она служит основой для дальнейшего проектирования и реализации информационных систем: сначала фиксируем, «о чём» система, и только потом решаем, «как» её строить.
Подход опирается на модель «сущность — связь», которую Питер Чен описал в статье The Entity-Relationship Model — Toward a Unified View of Data (ACM Transactions on Database Systems, 1976). С тех пор ER-диаграммы остаются базовым языком концептуального уровня проектирования данных.

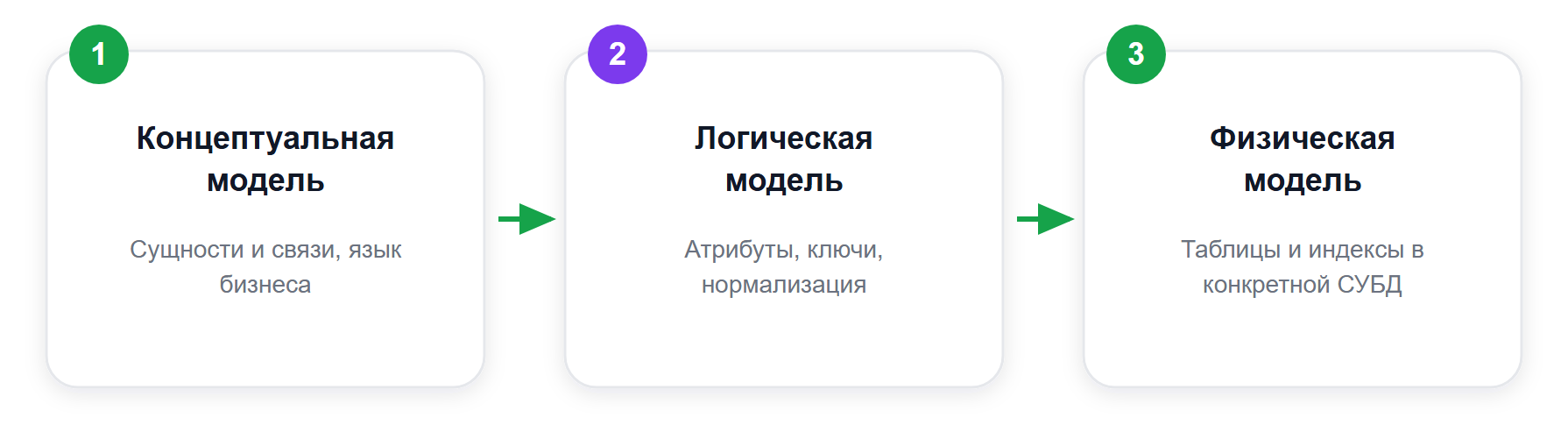

Концептуальная, логическая и физическая модель: в чём разница
Концептуальная модель — первый из трёх уровней моделирования данных. Дальше её последовательно уточняют до схемы конкретной базы данных.
| Уровень | Что описывает | Кто работает | Пример элемента |
|---|---|---|---|
| Концептуальная | Сущности предметной области и связи между ними, без типов данных и СУБД | Бизнес-аналитик, заказчик | «Клиент оформляет Заказ» |
| Логическая | Атрибуты, ключи, нормализация — независимо от конкретной СУБД | Аналитик данных, архитектор | Сущность «Клиент» с ключом «ID клиента» |
| Физическая | Таблицы, типы данных, индексы в конкретной СУБД | Разработчик БД, DBA | Таблица client, поле name VARCHAR(255) |
Правило простое: на концептуальном уровне запрещены слова «таблица», «поле», «индекс». Как только они появились — вы уже спустились на уровень ниже.
Зачем это нужно
Основная цель концептуального моделирования состоит в том, чтобы создать ясное и формализованное представление предметной области. Это позволяет участникам проекта (заказчику, аналитикам, разработчикам и другим заинтересованным сторонам) иметь общее понимание организации и вида данных, операций.
Практических выгод три:
- Единый язык. Заказчик и разработчик обсуждают «Заказы» и «Клиентов», а не таблицы и API — недопонимание всплывает до начала разработки.
- Дешёвые правки. Переставить блок на схеме стоит минуты; переделать структуру готовой базы данных — недели.
- Документация. Модель фиксирует договорённости и остаётся справочником для новых участников проекта.
Из чего состоит концептуальная модель
- Сущности — ключевые объекты предметной области: «Клиент», «Заказ», «Товар». Именуются существительными.
- Атрибуты — свойства сущностей: у клиента есть имя и телефон, у заказа — дата и сумма. На концептуальном уровне указывают только значимые атрибуты, без типов данных.
- Связи — отношения между сущностями, именуются глаголами: клиент «оформляет» заказ, заказ «содержит» товары.
- Кардинальность — количественная характеристика связи: один-к-одному, один-ко-многим, многие-ко-многим.
- Ограничения — бизнес-правила: «заказ не может существовать без клиента», «у товара ровно одна категория».

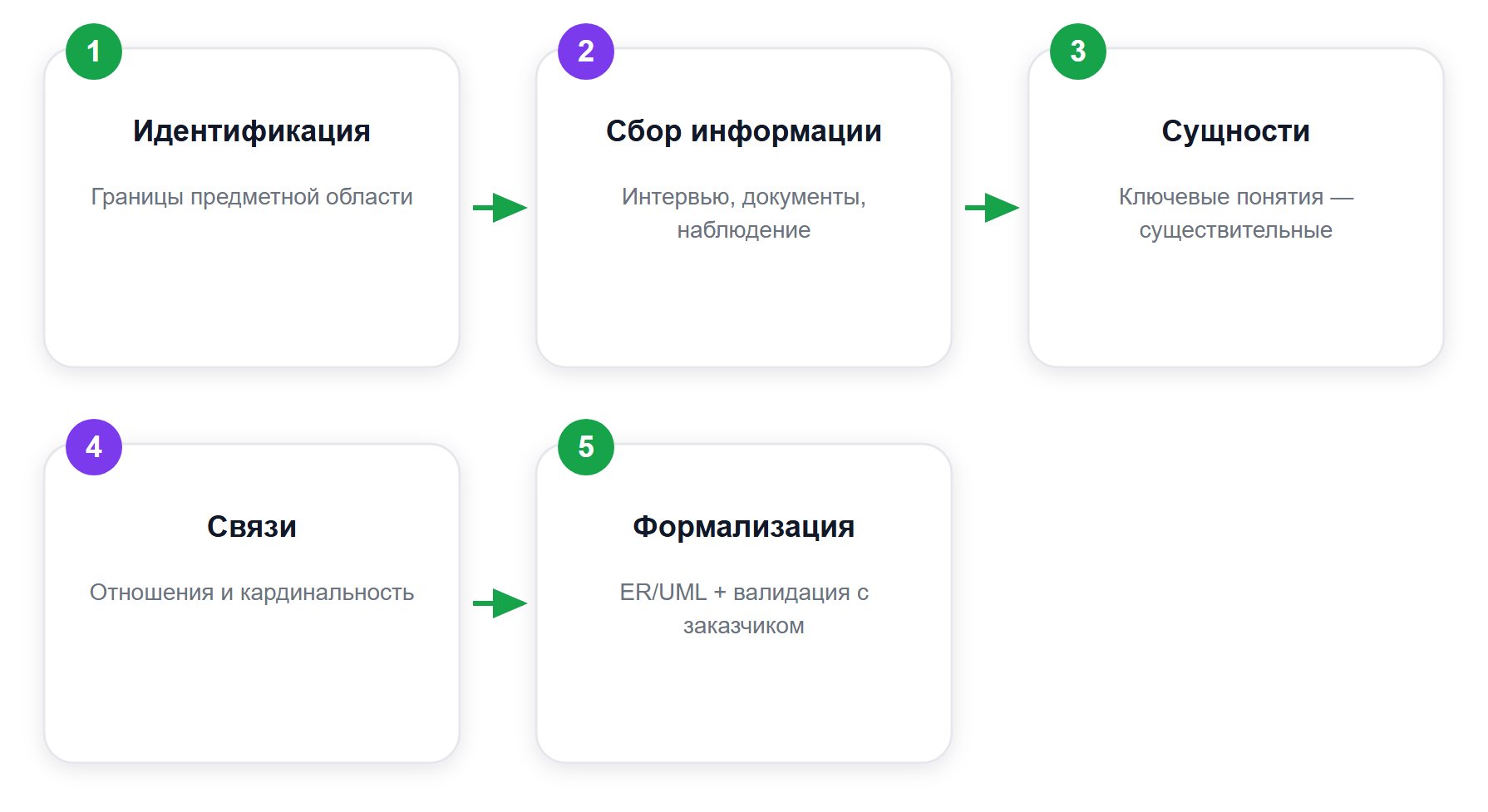

Шаги моделирования
- Идентификация: определите, что нужно сделать. Это может быть бизнес-процесс, организация, система или любой другой объект. Зафиксируйте границы: что входит в модель, а что остаётся за рамками.
- Сбор информации: сделайте подготовку — проведение интервью, изучение документации, наблюдение за рабочими процессами и другие исследовательские методы. Цель состоит в том, чтобы получить полное понимание особенностей и требований. Черновой список сущностей можно получить у нейросети (сравнение DeepSeek и ChatGPT поможет выбрать инструмент), но проверять его должен аналитик вместе с экспертом предметной области.
- Определение: определите основные понятия, которые будут представляться. Для системы управления проектами — проекты, задачи, ресурсы.
- Возможность получить Доступ в Нейроклуб на целый месяц
- Как ИИ ускоряет работу и приносит деньги
- За 2 часа вы получите четкий план, как начать работать с ИИ прямо сейчас!
- Определение связей: проект может содержать несколько задач, а задача может быть связана с определенными ресурсами. Укажите кардинальность каждой связи — это помогает создать более полное представление о взаимодействии между различными элементами.
- Формализация и документирование: теперь формализуйте концепт с помощью специальных нотаций и языков (ER-диаграммы или UML-диаграммы классов). Также важно документировать, чтобы другие участники проекта могли узнать её содержание и цели. Финальный шаг — валидация: пройдите модель с заказчиком по сценариям «а что если…».
Методы и нотации
ER-диаграммы
Графическое представление сущностей (понятий) и связей между ними. Сущности обозначаются прямоугольниками, а связи — ромбами или линиями. Этот инструмент особенно полезен для баз данных: концептуальная ER-модель почти напрямую превращается в логическую схему.
UML
Унифицированный язык моделирования, который поддерживает создание различных видов диаграмм: классов, прецедентов, активностей и других. Для концептуального уровня чаще всего используют диаграмму классов — она раскрывает классы, их атрибуты и взаимосвязи. UML сильнее ER там, где кроме данных нужно описать поведение системы.
IDEF
Семейство методологий структурного моделирования. Для концептуального уровня важны три: IDEF0 — функциональные модели «что делает система» на основе SADT; IDEF1X — расширенная нотация «сущность — связь» для моделирования данных (стандартизована NIST как FIPS 184 в 1993 году); IDEF3 — диаграммы потоков работ. IDEF распространён в госсекторе и промышленности, где требуется формальная документация.
Онтологии
Формализованные описания определённой области. Они используются для создания формальных и структурированных моделей, которые помогают в понимании и описании семантики данных — например, в базах знаний и семантическом поиске.
Mind Maps
Графическое изображение идей, понятий и их взаимосвязей. Подходят для самого раннего этапа — мозгового штурма, когда список сущностей ещё не устоялся.
CASE-средства
Программные средства, разработанные специально для поддержки процесса моделирования и разработки программного обеспечения. Они обеспечивают набор инструментов для создания, редактирования, визуализации и документирования моделей, а многие умеют генерировать SQL-схему прямо из диаграммы.
Пример: концептуальная модель интернет-магазина
Возьмём типовой интернет-магазин. Сущности: Покупатель, Заказ, Товар, Категория, Оплата. Связи и кардинальность:
- Покупатель оформляет Заказы — один-ко-многим (у покупателя может быть много заказов, у заказа один покупатель);
- Заказ содержит Товары — многие-ко-многим (в заказе несколько товаров, товар встречается в разных заказах);
- Товар относится к Категории — многие-к-одному;
- Заказ имеет Оплату — один-к-одному.
Ограничения: заказ не существует без покупателя; сумма оплаты равна сумме позиций заказа. Пять сущностей и четыре связи — этого достаточно, чтобы согласовать логику с заказчиком. Дальше модель уточняют до логической и физической, а реализацию всё чаще отдают AI-ассистентам разработки — чем они отличаются, мы разбирали в сравнении Claude Code и Cursor.
Применение
Концептуальное моделирование широко применяется в различных областях, где важно иметь ясное представление о структуре и взаимосвязях данных. Некоторые примеры применения:
- Информационные системы: помогает при проектировании баз данных, разработке информационных систем и определении требований к программному обеспечению.
- Бизнес-процессы: позволяет оптимизировать рабочие процессы, выявлять узкие места и улучшать эффективность организации.
- Научные исследования: помогает описывать сложные исследования и выявлять взаимосвязи между различными переменными.
- Инженерное проектирование: используется для проектирования сложных проектов, таких как авиационные или энергетические.
Типичные ошибки
- Технические детали на концептуальном уровне: типы данных, индексы и названия таблиц — признак того, что уровень абстракции потерян.
- Сущности-процессы: «Оформление заказа» — это связь или процесс, а не сущность. Сущности — существительные, связи — глаголы.
- Модель без заказчика: схема, которую не валидировал эксперт предметной области, почти всегда содержит неверные допущения.
- Избыточная детализация: 40 сущностей на первой итерации никто не прочитает. Начинайте с 5–10 ключевых.
- Нет словаря терминов: одна и та же сущность в разных отделах называется по-разному — модель обязана это разрешить.
Частые вопросы
Концептуальная модель и ER-диаграмма — это одно и то же?
Нет. Концептуальная модель — это содержание (понятия, связи, ограничения), а ER-диаграмма — одна из нотаций, которыми её записывают. Ту же модель можно выразить диаграммой классов UML или в нотации IDEF1X.
Концептуальное моделирование — это только про базы данных?
Нет. Метод применяют для бизнес-процессов, требований к ПО, научных исследований и инженерных систем — везде, где нужно согласовать понимание предметной области до реализации.
Сколько сущностей должно быть в концептуальной модели?
Жёсткой нормы нет, но рабочий ориентир для первой итерации — 5–15 ключевых сущностей. Если их десятки, разбейте предметную область на несколько моделей.
В чём рисовать концептуальную модель?
Для начала хватит листа бумаги или любого редактора диаграмм. Для командной работы используют CASE-средства — они проверяют целостность модели и генерируют схему БД из диаграммы.
Заключение
Концептуальное моделирование является важным инструментом для понимания и проектирования сложных систем и предметных областей. Оно позволяет создать абстрактные представления, которые помогают структурировать данные, анализировать информацию и принимать обоснованные решения. Правило на каждый день: сначала договоритесь о понятиях и связях на одной схеме — код и таблицы подождут.
